¿Qué es el PCIe y sus versiones? Guía completa de hardware

Imagina que intentas mover una montaña de arena utilizando solo una cuchara de té. Por muy rápido que muevas la mano, el volumen de arena que transportas por segundo es ínfimo. En el mundo del hardware, ese cuello de botella es una realidad constante hasta que intervienen los estándares de comunicación. El PCIe es, en esencia, la autopista de alta velocidad que permite que los componentes de tu ordenador —desde la tarjeta gráfica que renderiza tus juegos hasta el SSD que almacena tus archivos— hablen con la placa base sin esperar ni un milisegundo de más.

A menudo nos perdemos en tecnicismos como “GT/s” o “ancho de banda bidireccional”, pero la realidad es mucho más práctica. Si te has preguntado por qué una ranura de placa base es más larga que otra, o por qué algunos componentes parecen “más rápidos” que otros, la respuesta reside en la arquitectura de este estándar. No es solo una conexión; es un sistema de carriles dedicados que ha evolucionado drásticamente desde su aparición, permitiendo que la tecnología de hoy pueda procesar volúmenes de datos que hace una década eran impensables.

Entender qué es el PCIe y sus versiones no es solo una cuestión de curiosidad técnica para entusiastas. Es una pieza clave para cualquier usuario que quiera montar un equipo equilibrado en 2026. Saber si tu placa base soportará el máximo potencial de un disco NVMe de última generación o si una tarjeta gráfica antigua funcionará en un sistema moderno depende enteramente de comprender cómo se estructuran estos carriles y cómo evoluciona la tasa de transferencia en cada salto generacional.

El origen y la arquitectura del estándar PCI Express

Para comprender el presente, hay que mirar hacia atrás. El PCIe (Peripheral Component Interconnect Express) nació con una misión clara: sustituir a los antiguos estándares de bus de expansión que estaban empezando a quedarse cortos. Antes de su llegada, dominaban arquitecturas como PCI, PCI-X y AGP. El problema de esos predecesores era que utilizaban conexiones paralelas, donde los datos viajaban por múltiples hilos simultáneamente, lo que generaba interferencias y limitaciones físicas de velocidad.

El cambio de paradigma fue radical. El PCIe introdujo una arquitectura de conexiones en serie punto a punto dedicada entre dos dispositivos. ¿Qué significa esto en la práctica? Significa que, a diferencia de los buses compartidos donde varios componentes podían “pelear” por el ancho de banda, en PCIe cada dispositivo tiene su propio camino directo hacia la placa base. Es como pasar de una calle de un solo carril donde todos los coches deben turnarse, a una red de autopistas privadas donde cada vehículo circula por su propia vía sin obstáculos.

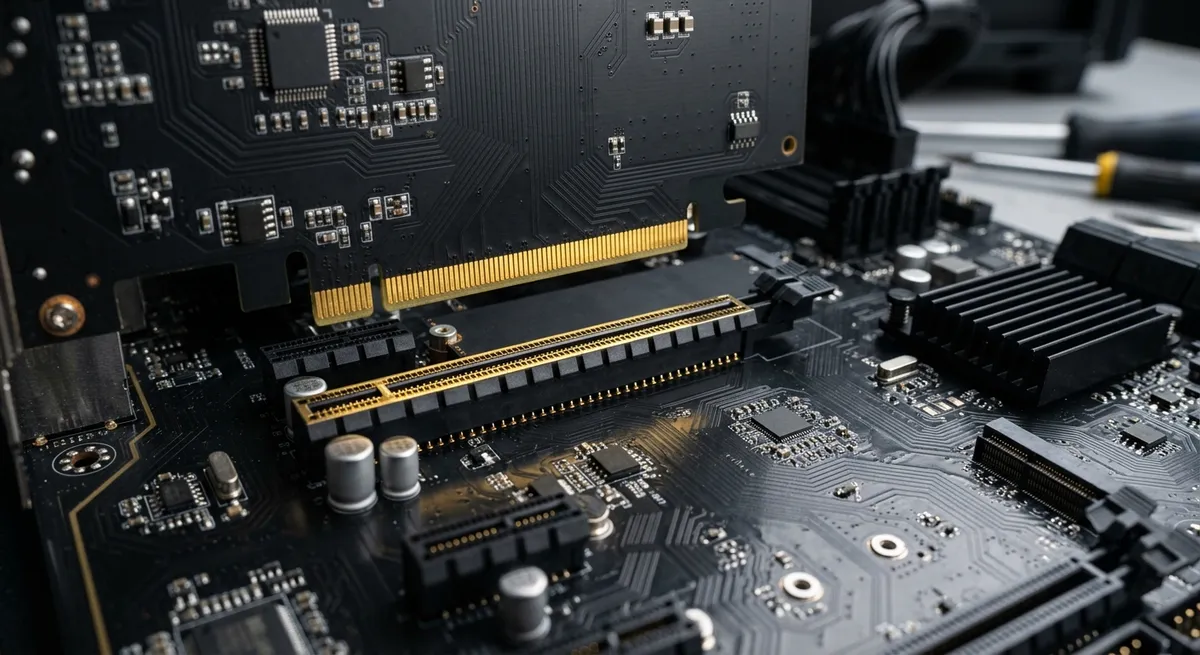

Esta conexión de datos se organiza mediante carriles, que básicamente son pares de conductores. La configuración física de estas ranuras es lo que vemos habitualmente en las placas base. Dependiendo de cuántos carriles se asignen a un componente, las interfaces se clasifican como x1, x4, x8 o x16. Por ejemplo, una tarjeta gráfica de alto rendimiento suele ocupar una ranura x16, aprovechando el máximo número de carriles disponibles para mover la enorme cantidad de datos que requiere el procesamiento de imágenes en tiempo real.

¿Cómo funciona la comunicación por carriles?

La magia del PCIe reside en su escalabilidad. Al utilizar carriles, el estándar permite que el rendimiento se multiplique simplemente añadiendo más vías de comunicación. Si un dispositivo solo necesita una pequeña cantidad de datos, puede funcionar perfectamente en un carril x1. Sin embargo, si el objetivo es mover gigabytes por segundo de forma constante, se requieren configuraciones de mayor capacidad.

Es importante notar que estas configuraciones no son solo teóricas; tienen una representación física clara en el hardware. Aunque una ranura sea físicamente de x16, un componente que solo requiere x4 seguirá funcionando, utilizando solo la parte proporcional de los conductores. Esta flexibilidad es una de las razones por las que el estándar ha perdurado durante décadas: se adapta a cualquier necesidad, desde un simple adaptador de red Ethernet hasta la unidad de procesamiento más potente del mercado.

Además, el estándar admite de forma opcional el intercambio en caliente (hot swapping o *hotplugging). Esto permite, dependiendo de la interfaz de conexión utilizada, conectar o retirar componentes sin necesidad de apagar el equipo. Es una comodidad que, aunque no siempre se aprovecha en ordenadores de sobremesa, es vital en entornos de servidores donde la disponibilidad constante es la prioridad absoluta.

Evolución del rendimiento: De la versión 1.0 a la 8.0

Cada nueva generación de la especificación PCIe no es solo un cambio de nombre; es un salto tecnológico que busca duplicar, aproximadamente, la tasa de transferencia y el ancho de banda por carril respecto a la versión anterior. Esta progresión constante asegura que el hardware pueda seguir el ritmo de las demandas de software cada vez más exigentes.

A continuación, presentamos una comparativa de las capacidades de las distintas versiones del estándar, basada en las especificaciones oficiales de PCI-SIG:

  Versión
  Año Lanzamiento
  Tasa de Transferencia
  Rendimiento x1
  Ancho de Banda x16
  Codificación




  PCIe 1.0
  2003
  2.5 GT/s
  250 MB/s
  4.0 GB/s (40 GT/s)
  8b/10b


  PCIe 2.0
  2007
  5.0 GT/s
  500 MB/s
  8.0 GB/s (80 GT/s)
  8b/10b


  PCIe 3.0
  2010
  8.0 GT/s
  984.6 MB/s
  15.75 GB/s (16 GB/s)
  128b/130b


  PCIe 4.0
  2017
  16.0 GT/s
  1969 MB/s (~2 GB/s)
  31.51 GB/s (32 GB/s)
  128b/130b


  PCIe 5.0
  2019
  32.0 GT/s
  3938 MB/s (~4 GB/s)
  63.02 GB/s (64 GB/s)
  128b/130b


  PCIe 6.0
  2022
  64.0 GT/s
  7877 MB/s
  126.0 / 242 GB/s
  PAM4 / Flits


  PCIe 7.0
  Publicado
  128.0 GT/s
  N/A
  Hasta 512 GB/s
  PAM4 / Flits


  PCIe 8.0
  Objetivo 2028
  256.0 GT/s
  N/A
  Hasta 1 TB/s
  N/A

Por su parte, la versión 6.0 introdujo la modulación de señal PAM4 ( Pulse Amplitude Modulation with 4 levels ) y la codificación por Flits, tecnologías necesarias para mantener la integridad de los datos a velocidades tan extremas como las que promete el futuro PCIe 8.0.

Compatibilidad entre generaciones: ¿Funcionará mi vieja tarjeta?

Uno de los temas que más dudas genera entre los usuarios es la compatibilidad. ¿Puedo poner una tarjeta gráfica PCIe 3.0 en una placa base que solo soporta PCIe 4.0? O, por el contrario, ¿funcionará un SSD de alta velocidad en una ranura antigua? La respuesta corta es un rotundo sí, gracias a las especificaciones de PCI-SIG que garantizan la retrocompatibilidad mecánica y eléctrica entre generaciones.

Esto significa que puedes conectar dispositivos de distintas versiones entre sí. Sin embargo, hay un matiz importante: el sistema funcionará a la velocidad máxima soportada por el componente más lento de la cadena. Si conectas un dispositivo PCIe 3.0 en una ranura PCIe 5.0, este funcionará perfectamente, pero sus velocidades estarán limitadas a las capacidades de la versión 3.0. Es una ventaja enorme para la longevidad del hardware, ya que permite actualizar componentes de forma modular sin tener que cambiar toda la plataforma de golpe.

A pesar de esta regla general, en el mundo de la tecnología a veces surgen discrepancias. Por ejemplo, hay fuentes que sostienen que no existe compatibilidad entre versiones específicas como la 3.0 y la 4.0, pero esto contradice directamente las especificaciones oficiales del consorcio PCI-SIG y lo que confirman otros organismos de la industria. Lo que sí es un hecho es que la retrocompatibilidad es uno de los pilares fundamentales de este estándar.

Aplicaciones prácticas: ¿Dónde vemos el PCIe hoy?

El PCIe es el tejido conectivo de la informática moderna. Sin él, la mayoría de los componentes que usamos hoy en día simplemente no podrían comunicarse con la CPU a la velocidad necesaria. Su presencia es omnipresente en ordenadores personales, estaciones de trabajo y servidores de gran escala.

• Tarjetas Gráficas (GPU): Es quizás el uso más conocido. Las GPUs requieren un ancho de banda masivo para enviar texturas, geometría y datos de sombreado desde la memoria del sistema a la memoria de video.

• Unidades de Almacenamiento SSD NVMe: A diferencia de los antiguos discos SATA, los SSD NVMe utilizan carriles PCIe para lograr velocidades de lectura y escritura que superan con creces los límites de los protocolos anteriores.

• Adaptadores de Red: Tanto las tarjetas Ethernet de alta velocidad como los adaptadores Wi-Fi de última generación utilizan PCIe para garantizar que la conexión a internet no sea un cuello de botella.

• Controladoras y Tarjetas de Sonido: Para profesionales que necesitan múltiples puertos USB, controladoras de almacenamiento adicionales o interfaces de audio de baja latencia, el PCIe ofrece el canal de comunicación ideal.

Es fascinante ver cómo un estándar diseñado originalmente para sustituir buses paralelos ha terminado siendo la base sobre la cual se construye casi toda la infraestructura de computación actual. Cada vez que encajamos un componente en una ranura de la placa base, estamos utilizando una tecnología que ha sido refinada durante más de dos décadas.

Diferencias técnicas y matices de rendimiento

Si nos ponemos técnicos, el rendimiento no es solo una cuestión de “más rápido”. Hay detalles en la forma en que los datos se empaquetan y se transmiten. Por ejemplo, en la transición de PCIe 2.0 a 3.0, se produjo un cambio significativo en la codificación de línea. Mientras que las versiones 1.0 y 2.0 utilizaban un esquema 8b/10b (donde por cada 8 bits de datos se enviaban 10 bits de señal), la versión 3.0 dio el salto al 128b/130b.

¿Por qué importa esto? Porque la codificación 8b/10b desperdiciaba un 20% del ancho de banda en información de control. Al pasar a 128b/130b, ese “desperdicio” se redujo drásticamente, permitiendo que la tasa de transferencia bruta se tradujera de forma mucho más eficiente en rendimiento real para el usuario. Es una optimización elegante que permitió que PCIe 3.0 fuera, durante mucho tiempo, el estándar de oro para la mayoría de los componentes de consumo.

En el caso de las versiones más recientes, como la 6.0 y la 7.0, la tecnología se vuelve aún más compleja. El uso de modulación PAM4 es fundamental aquí. A diferencia de la modulación NRZ (usada en versiones anteriores), que solo podía transmitir dos niveles de voltaje (representando un 0 o un 1), PAM4 utiliza cuatro niveles de voltaje. Esto permite enviar más bits en cada ciclo de reloj, lo cual es indispensable para alcanzar las velocidades de transferencia que estamos viendo en las especificaciones de 2022 en adelante.

Consideraciones al elegir componentes y ranuras

Cuando un usuario se enfrenta a la compra de un nuevo componente, como un SSD NVMe o una tarjeta gráfica, la nomenclatura del PCIe puede resultar abrumadora. Es fundamental entender que la configuración de carriles (x1, x4, x8, x16) y la versión del estándar (3.0, 4.0, 5.0) trabajan en conjunto.

Por ejemplo, un SSD NVMe que utiliza una interfaz x4 en una placa base que solo ofrece carriles x2 estaría limitado por el número de carriles, independientemente de la velocidad de la versión. Por otro lado, si el SSD es PCIe 4.0 pero la placa base solo soporta PCIe 3.0, el disco funcionará pero a la velocidad máxima permitida por la versión 3.0. Es como tener un coche de carreras en una carretera con límite de velocidad: el coche es capaz de ir más rápido, pero la vía no se lo permite.

Por eso, al planificar un equipo, es vital verificar tres cosas: - La versión máxima de PCIe que soporta la placa base. - El número de carriles disponibles para el componente que quieres instalar. - La versión de PCIe que ofrece el componente que vas a comprar.

No hay nada más frustrante que invertir en un componente de última generación y descubrir que el resto del sistema actúa como un freno de mano. La clave está en la armonía entre estos tres factores para asegurar que el hardware pueda desplegar todo su potencial.

El futuro del bus de expansión: Hacia el Terabit por segundo

Mirando hacia el horizonte, el estándar PCIe sigue mostrando un crecimiento exponencial. La especificación de PCIe 8.0, aunque todavía en desarrollo con objetivos para 2028, ya nos da una idea clara de hacia dónde vamos. Se habla de alcanzar una tasa de transferencia de 256.0 GT/s, lo que permitiría un ancho de banda bidireccional de hasta 1 TB/s en una configuración x16 estándar.

¿Es esto necesario? Para el usuario promedio, quizás no hoy. Pero para los centros de datos, la inteligencia artificial y el procesamiento de grandes volúmenes de datos en la nube, estas velocidades son el oxígeno que necesitan las máquinas. La capacidad de mover un terabyte de datos por segundo a través de una única ranura de expansión es un hito tecnológico que redefine las posibilidades de la computación de alto rendimiento.

Además, la eficiencia energética sigue siendo un pilar fundamental. El consorcio PCI-SIG ha enfatizado que las nuevas especificaciones, como la 7.0, no solo buscan más velocidad, sino también una “mejor eficiencia energética”. En un mundo donde el consumo eléctrico es una preocupación constante, lograr que los datos viajen más rápido consumiendo proporcionalmente menos energía es el verdadero reto de la ingeniería moderna.

En última instancia, el PCIe es una de esas tecnologías que preferimos dar por sentadas porque funciona de forma impecable. Sin embargo, su evolución constante es lo que permite que cada año, nuestras computadoras sean capaces de realizar tareas más complejas, procesar imágenes más nítidas y ejecutar aplicaciones más pesadas. Es el motor invisible que sigue empujando los límites de lo que el hardware puede hacer.
