¿Qué es el formato ATX en una caja? Guía completa para 2026

Imagínate intentar montar un mueble de IKEA donde los tornillos no coinciden con los agujeros o donde la estructura simplemente no soporta el peso de las baldas. En el mundo del hardware, esa frustración tiene un nombre técnico: incompatibilidad de factor de forma. Cuando alguien se pregunta qué es el formato ATX en una caja, lo que realmente está buscando es una garantía de que todas las piezas de su ordenador —la placa base, la fuente de alimentación y la propia estructura del chasis— encajarán como piezas de un puzzle perfectamente diseñado.

El estándar ATX no es solo una medida; es un lenguaje industrial. Es el acuerdo que permite que una placa base fabricada en un continente pueda instalarse en una caja diseñada en otro, asegurando que los puntos de anclaje sean precisos y que la gestión de la energía sea coherente. Si estás buscando construir un equipo potente en 2026, entender este formato es el primer paso para evitar que tu proyecto se convierta en un desastre de cables sueltos y piezas que no dan la talla.

Básicamente, cuando hablamos de una caja ATX, nos referimos a un chasis cuya arquitectura interna está optimizada para alojar placas base de dimensiones estándar. Pero ojo, que la cosa tiene sus matices. No es solo “grande” o “pequeño”; es una especificación de diseño que ha definido la evolución de los ordenadores personales durante décadas, permitiendo que hoy podamos disfrutar de tarjetas gráficas de longitud completa sin que choquen con la memoria RAM o el procesador.

El origen de una norma: de AT a ATX

Para entender qué es el formato ATX en una caja hoy en día, hay que echar la vista atrás. Todo empezó con la necesidad de superar las limitaciones de los estándares anteriores, como el AT y el Baby-AT. Fue Intel quien tomó las riendas en 1995 para introducir una especificación que cambiaría las reglas del juego. El nombre completo, Advanced Technology eXtended, ya nos da una pista de su ambición: extender las capacidades tecnológicas de la época.

¿Cuál fue el gran cambio? La orientación. El estándar ATX reposicionó la placa base en 90 grados respecto a la configuración del Baby-AT dentro del chasis. Esta decisión, que hoy parece obvia, fue revolucionaria en su momento. Al rotar la placa, se permitió que las tarjetas de expansión pudieran instalarse a longitud completa sin colisionar con componentes críticos como el procesador o los módulos de memoria RAM. Fue, en esencia, un movimiento de ajedrez que abrió la puerta a la modularidad moderna.

Además de la disposición física, el estándar introdujo una mejora fundamental en la gestión de energía. Antes de ATX, el control de encendido y apagado dependía en gran medida de interruptores físicos de corte eléctrico. Con la llegada de esta nueva especificación, se habilitó la capacidad de gestionar estados de bajo consumo (como el reposo o la suspensión) mediante control de software. Fue un salto cualitativo que permitió a los sistemas ser más eficientes y “inteligentes” en el manejo de la electricidad.

Dimensiones y medidas oficiales del estándar

Cuando hablamos de medidas, la precisión es clave. Una placa base de formato ATX estándar tiene unas dimensiones físicas fijas que cualquier fabricante de cajas debe respetar para garantizar la compatibilidad. Estas medidas son de 12 × 9,6 pulgadas, lo que se traduce aproximadamente en 305 mm × 244 mm (o 304,8 mm × 243,8 mm para los más meticulosos).

Si una caja está etiquetada como compatible con ATX, significa que su estructura interna ofrece los puntos de montaje necesarios para estas dimensiones. Es la medida “de referencia” de la industria para ordenadores de gama media y alta. A continuación, se detallan las especificaciones clave de este formato:

        Característica
        Especificación Estándar ATX




        Dimensiones máximas
        305 mm × 244 mm (12 x 9,6 pulgadas)


        Ranuras de expansión máximas
        7 ranuras


        Conector principal de alimentación
        24 contactos (habitualmente 20+4 pines)


        Gestión de energía
        Control por software (reposo/suspensión)


La versatilidad de la caja ATX: compatibilidad descendente

Uno de los puntos que más suele confundir a los usuarios es la relación entre las cajas ATX y las placas base de otros tamaños. Una caja diseñada para el formato ATX no es exclusiva para placas de esas dimensiones exactas. Gracias a la disposición de los orificios de montaje, estas cajas suelen admitir placas base de menor tamaño que comparten la misma base de diseño.

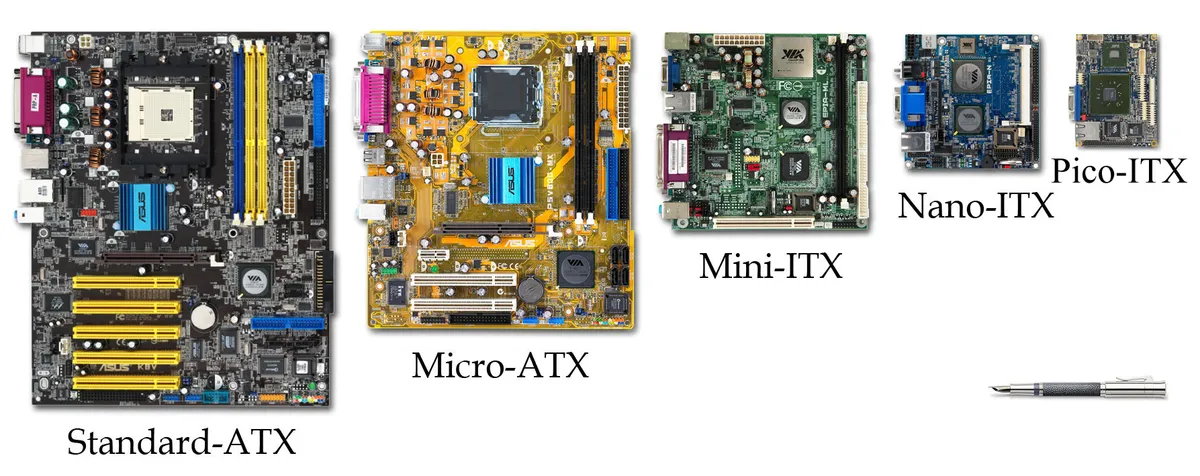

El ejemplo más claro es el formato Micro-ATX (mATX). Estas placas tienen unas dimensiones máximas de 9,6 × 9,6 pulgadas (244 mm × 244 mm). Al ser más pequeñas, encajan perfectamente en los puntos de anclaje de una caja ATX estándar. Esto es lo que llamamos compatibilidad descendente: la caja “grande” puede alojar la placa “pequeña”, pero no al revés. Es una ventaja enorme para quienes buscan flexibilidad, ya que permite usar una caja con espacio de sobra para una placa más compacta si así lo desean.

Sin embargo, hay que tener cuidado con las expectativas. Aunque la placa encaje, el espacio sobrante en la caja puede hacer que la estética no sea la más equilibrada, o que ciertos accesorios de gestión de cables se sientan desproporcionados. Pero, técnicamente, la compatibilidad está garantizada por el estándar.

Componentes clave y conectividad

Para que una caja ATX funcione correctamente, debe estar preparada para recibir componentes que sigan estas reglas de diseño. El conector principal de alimentación es uno de los pilares de este formato. Las placas base ATX utilizan un conector de 24 contactos, que en la práctica suele encontrarse desglosado en un formato de 20+4 pines. Esta división es una solución ingeniosa para mejorar la compatibilidad con diferentes tipos de fuentes de alimentación.

En cuanto a la expansión, el estándar permite hasta un máximo de 7 ranuras de expansión. Esto es vital para quienes planean instalar múltiples tarjetas, como tarjetas de sonido, de red o, por supuesto, tarjetas gráficas de alto rendimiento. La capacidad de expansión es, quizás, la razón principal por la que el formato ATX sigue siendo el rey en los equipos de gaming y estaciones de trabajo profesionales.

Diferencias y debates en la evolución del estándar

En el mundo del hardware, a veces la información puede ser contradictoria dependiendo de la fuente. Por ejemplo, si buscamos la fecha de la última revisión del formato ATX, nos encontramos con datos que no coinciden del todo. Mientras que algunas fuentes sugieren que la última revisión importante ocurrió en 1995 (el año de su lanzamiento inicial), la realidad técnica es mucho más reciente.

Los documentos técnicos de Intel y las publicaciones especializadas registran revisiones significativamente posteriores. Actualmente, hablamos de especificaciones como la ATX 3.0 o incluso la revisión ATX 3.1. Estas actualizaciones no suelen cambiar las dimensiones físicas de la placa (que siguen siendo el estándar de 305 x 244 mm), sino que se centran en la entrega de potencia, la gestión de cables y la compatibilidad con las nuevas generaciones de tarjetas gráficas.

Es importante no confundir la “forma” con la “especificación eléctrica”. Una placa puede ser físicamente ATX pero seguir la especificación eléctrica de la versión 3.0. Para el usuario que busca una caja, lo que importa es que el chasis soporte el tamaño físico, pero para el entusiasta, la versión del estándar define cuánta energía puede circular por esos circuitos.

¿Cómo elegir la caja adecuada según el formato?

Si ya sabes que tu placa base es ATX, ¿qué tipo de caja deberías elegir? Aunque el formato define las medidas, la “personalidad” de la caja varía enormemente. Aquí es donde la elección depende de tus necesidades de espacio y refrigeración, más que de la simple compatibilidad de la placa.

Hay tres criterios fundamentales a tener en cuenta:

- Espacio de expansión: Si planeas usar múltiples tarjetas de expansión o sistemas de refrigeración líquida grandes, una caja que soporte ATX pero que sea de gran volumen será tu mejor aliada.

- Flujo de aire: El formato ATX permite tamaños de caja muy variados. Una caja pequeña para una placa ATX puede sufrir de problemas de temperatura si no tiene un diseño de ventilación inteligente.

- Gestión de cables: Las cajas que soportan este formato suelen ofrecer más espacio para esconder los cables, algo vital para mantener un sistema limpio y facilitar el flujo de aire.

No te dejes engañar por términos como “compacta”. Una caja puede ser “ATX compacta” y aun así ser bastante voluminosa comparada con un formato Mini-ITX. Lo importante es verificar siempre que los puntos de montaje coincidan con las dimensiones de 305 mm x 244 mm.

Criterios de compatibilidad para el montaje

Para evitar sorpresas de última hora, antes de comprar una caja, es fundamental revisar tres puntos críticos que aseguran que el formato ATX en la caja sea realmente funcional para tu configuración.

Primero, los orificios de montaje. Aunque el estándar ATX contempla hasta 10 orificios de montaje en el chasis (siendo algunos opcionales para los fabricantes), debes asegurarte de que la caja que elijas tenga los puntos necesarios para fijar la placa en su posición correcta. Segundo, la fuente de alimentación. Aunque las dimensiones de las fuentes ATX suelen ser estándar (alrededor de 150 mm de ancho por 86 mm de alto), la profundidad puede variar significativamente. Asegúrate de que la caja tenga espacio suficiente para la profundidad de la fuente que elijas.

Por último, la longitud de las tarjetas de expansión. El formato ATX permite instalar tarjetas a longitud completa. Si tu caja es de formato ATX pero es muy estrecha, podrías encontrarte con que una tarjeta gráfica de tres ventiladores no cabe físicamente, aunque la placa base sí encaje perfectamente en el chasis. Siempre mide el espacio interno disponible antes de dar el paso.

Entender qué es el formato ATX en una caja es comprender el cimiento sobre el que se construye la mayoría de los ordenadores actuales. Es un equilibrio entre historia, ingeniería de Intel y una estandarización que nos permite crear máquinas potentes sin tener que reinventar la rueda cada vez que cambiamos de componente.
